高压电气安全隐患管理平台

一、高压电气安全管理系统概述

对变配电室、变电所、变电站、变压器、电抗器、高压柜、低压柜、配电箱、电缆等高低压电力设备全方位的综合监测。

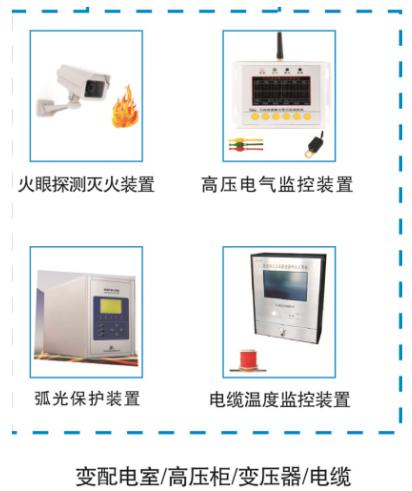

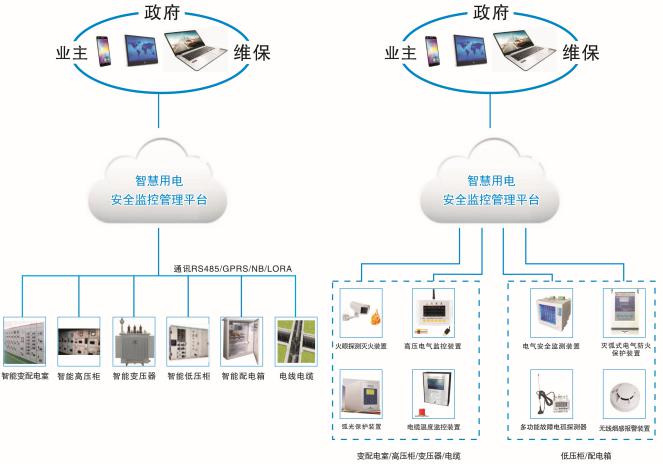

二、系统结构

三、系统设备

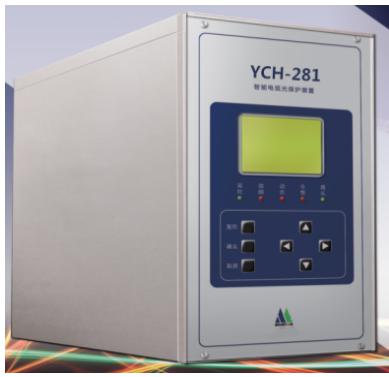

3.1高压弧光保护装置（YCH281）

◆快速跳闸回路，使弧光保护的总动作时间小于5ms；弧光故障的总切除时间可以控制在75ms以内。

◆设计可靠

采用弧光和电流双判据，可靠性更高，且有助于提前发现问题，避免问题扩大。

自适应弧光探头的环境光强，巡检照射的强光不致误动。

跳闸接点动作快、无极性、绝缘耐压高。

弧光探头和装置之间采用专用光纤连接，用光传输信号，光电转换在装置内部完成，抗电磁干扰能力强。

◆功能完备

弧光保护跳闸时能准确显示关联探头的名称、指示弧光故障点。

配有断路器失灵保护，在断路器拒动时跳上一级断路器；失灵保护同时检测位置信号和电流信号，确保不误动、不拒动。

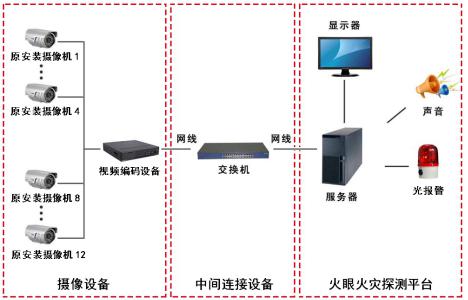

3.2变配电室明火探测系统（FY800FE）--“火眼”

利用已安装的变配电室变电所的摄像机，当出现明火时极速探测并报警，为扑灭可能的火情赢得时间。

◆多种软件接口，具有广泛的适用性和兼容性。

◆探测最快可在火灾视频图像出现的十秒之内，就能准确地发现火焰或烟雾，同时发出火灾报警信号。

◆同时识别火焰和烟雾，国内首创的图像模式和识别技术，能同时分别探测火焰和烟雾。迅速识别、快速报警。

◆火灾定位准确确可视化，软件具有实时存储火灾报警图片的功能。直接在视频图像上发出的报警，消防值班人员可以根据图像快速确认火警或误报。

XDEA-FS28型视觉识别报警系统、XDEA-F24型视觉识别报警系统、XDEA-F36型视觉识别报警系统、XDEA-S28型视觉识别报警系统、XDEA-FS24型视觉识别报警系统、XDEA-S36型视觉识别报警系统。

3.3高压配电柜温度监控系统（PY800W）

对开关柜内母线排连接点、高压电缆接头、断路器上下触头、主变套管夹、变压器进出线等部位温度进行实时监测

◆用于高压电气设备由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大，而引起的温升故障点的动态追踪监测。

◆系统由无线温度传感器、监控装置、监控系统以及云平台监控系统组成，实现本地在线监测与远程云平台监测。

◆监控系统对各个被测温设备的监测主要包括主监控中心界面、参数设置、温度数据、查询、报警预警警

以及温度值实时曲线和历史曲线。

◆监控系统与低压电气安全监控系统组成完善的电气安全监测系统。

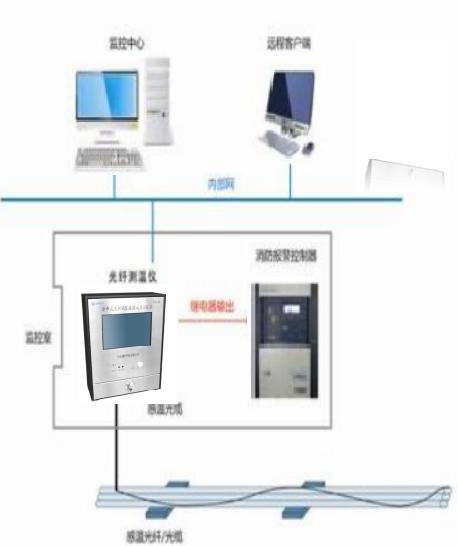

3.4高低压电缆接头温度监控系统（PY700L）

◆快速性

系统主机内的激光发射装置每秒钟发射上万次的光脉冲，并将取样温度的平均值，基本消除误差。

◆分布特性

分布式光纤传感系统为分布式光纤测温系统，可提供连续动态监测长达十公里范围内每隔1米各点的温度变化信号。

◆先进性

系统是世界上目前性能指标最高、功能性最强、可靠性最高、技术最先进的产品。采用的光元器件是通过纳米技术生产出来的进口器件。

◆准确性:该系统的取样间隔1m，温度分辨率0.1℃，温度精度±1℃；定位精度达±1m。

◆智能性:系统是在线监测方式，监测系统提供的是一个连续的动态监测信号,系统可设置多级

温度点报警即系统支持多级报警。

四、公司优势

1：厂家自主研发、所有产品都具有产品认证，值得信赖；

2：多条生产线专业化生产、常规产品备有现货，特快专递送货；

3：如出现质量问题时，根据客户需要电话不能解决的，接通知后八小时内到达现场；排除故障至装置正常运行后经用户签字确认，维修服务人员方可离开；

4：产品实行“三包”，享受终身售后服务，质保期内产品由于非人为因素出现质量问题，公司负责免费维修或更换；质保期后出现质量问题免费维护，所需更换零配件仅收取成本费用；

5：提供技术咨询，及时解决产品在使用过程中的实际问题。
